간단한 JFreeChart 그리기

BeOne 2008. 11. 19. 11:36

JFreeChart를 간단히 그려보자.



1. 기본설정
http://www.jfree.org/jfreechart/download.html에서 라이브러리를 Down받자.
그리고 아래와 같이 Import시키자.



2. Chart Type

참조 : http://suny3707.tistory.com/entry/JFreeChart-Charts-Type

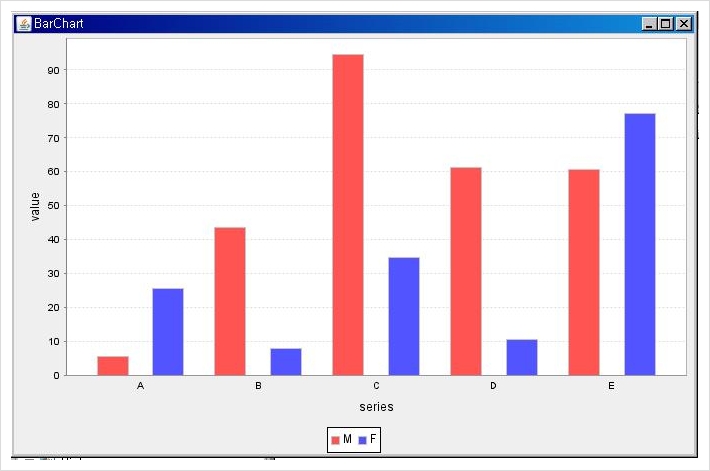

3. OUTPUT





4. Chart Demo

 - 차트를 그리는데 있어 필요한 점

  1) 데이터를 저장하는 Dataset이 필요

  2) 차트의 종류를 지정(Renderer를 선택하여 차트를 그림)

  3) 위의 내용을 가지고 JFreeChart를 그린다

  4) 마지막으로 이를 OUTPUT한다.

<%@ page language="java" contentType="text/html; charset=EUC-KR"

    pageEncoding="EUC-KR"%>

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">

<%@page import="org.jfree.data.category.DefaultCategoryDataset"%>

<%@page import="org.jfree.chart.plot.CategoryPlot"%>

<%@page import="org.jfree.chart.renderer.category.BarRenderer"%>

<%@page import="org.jfree.chart.axis.CategoryAxis"%>

<%@page import="org.jfree.chart.axis.ValueAxis"%>

<%@page import="org.jfree.chart.axis.NumberAxis"%>

<%@page import="org.jfree.chart.JFreeChart"%>

<%@page import="org.jfree.chart.ChartFrame"%>

<%@page import="org.jfree.chart.ChartRenderingInfo"%>

<%@page import="org.jfree.chart.entity.StandardEntityCollection"%>

<%@page import="org.jfree.chart.ChartUtilities"%>

<%@page import="java.io.File"%>

<html>

<head>

<meta http-equiv="Content-Type" content="text/html; charset=EUC-KR">

<title>Insert title here</title>

</head>

<body>

<%

        String[] row = {"M","F"};

        String[] col = {"A","B","C","D","E"};



        //--1)차트에 들어갈 데이터를 Dataset 저장한다.

        DefaultCategoryDataset dataset = new DefaultCategoryDataset();

        for(int i=0 ; i<row.length ; i++){

               for(int j=0 ; j<col.length ; j++){

                       dataset.addValue(Math.random()*100,row[i],col[j]);

               }

        }



        //--2)차트의 타입을 render 지정

        BarRenderer render = new BarRenderer();

        //X축의 Name 지정

        CategoryAxis xAxis = new CategoryAxis("series");

        //Y축의 Name 지정

        ValueAxis yAxis = new NumberAxis("value");



        //--3)Category관련 Plot 설정

        CategoryPlot plot = new CategoryPlot(dataset,xAxis,yAxis,render);

        JFreeChart chart = new JFreeChart(plot);



        //--4_1)위의 차트 결과를 프레임을 이용해 Output한다

        ChartFrame frame = new ChartFrame("BarChart", chart);

        frame.pack();

        frame.setVisible(true);



      //--4_2)위의 차트 결과를 파일로 저장하자

      ChartRenderingInfo info = new ChartRenderingInfo(new StandardEntityCollection());

      //파일 경로 이름 설정

      String image = "C:/A1.JPEG";

      ChartUtilities.saveChartAsJPEG(new File(image),chart,400,200,info);

%>

</body>

</html>



4_1)방식은 프레임을 설정후 OUTPUT

4_2)방식은 이미지파일을 만들어 저장



JFreeChart에서 '차트를 지정하여 그리는 방식'과 '차트를 OUTPUT하는 방식'은 매우 다양하다.

이는 앞으로 알아가 보자.
